火灾自动报警系统的布线要求
发布时间：2020-11-30 10:05:53
火灾自动报警系统的布线是整个系统信息传输的神经中枢，直接关系到火灾自动报警系统的运行安全性、可靠性和经济性，也是系统施工的重要组成部分，那么，系统的布线有哪些具体要求呢？
1、火灾自动报警系统的传输线路和50V以下供电的控制线路，应采用电压等级不低于交流300V/500V的铜芯绝缘导线或铜芯电缆。采用交流220V/380V的供电和控制线路，应采用电压等级不低于交流450V/750V的铜芯绝缘导线或铜芯电缆。

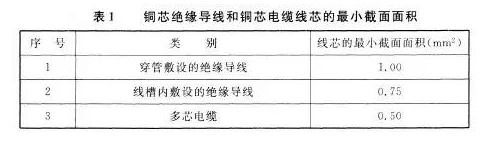

2、火灾自动报警系统传输线路的线芯截面选择，除应满足自动报警装置技术条件的要求外，还应满足机械强度的要求。铜芯绝缘导线和铜芯电缆线芯的最小截面面积，不应小于下表1的规定。
3、火灾自动报警系统的供电线路和传输线路设置在室外时，应埋地敷设。
4、火灾自动报警系统的供电线路和传输线路设置在地（水）下隧道或湿度大于90%的场所时，线路及接线处应做防水处理。
5、采用无线通信方式的系统设计，应符合下列规定：
（1）无线通信模块的设置间距不应大于额定通信距离的75%。
（2）无线通信模块应设置在明显部位，且应有明显标识。
6、室内布线时，与低压配电系统的穿线导管相同，火灾自动报警系统的传输线路应采用金属管、可挠（金属）电气导管、B1级以上的钢性塑料管或封闭式线槽保护。
7、火灾自动报警系统的供电线路、消防联动控制线路应采用耐火铜芯电线电缆，报警总线、消防应急广播和消防专用电话等传输线路应采用阻燃或阻燃耐火电线电缆。
8、线路暗敷设时，应采用金属管、可挠（金属）电气导管或B1级以上的刚性塑料管保护，并应敷设在不燃烧体的结构层内，且保护层厚度不宜小于30mm；线路明敷设时，应采用金属管、可挠（金属）电气导管或金属封闭线槽保护。矿物绝缘类不燃性电缆可直接明敷。
9、火灾自动报警系统用的电缆竖井，宜与电力、照明用的低压配电线路电缆竖井分别设置。受条件限制必须合用时，应将火灾自动报警系统用的电缆和电力、照明用的低压配电线路电缆分别布置在竖井的两侧。
10、不同电压等级的线缆不应穿入同一根保护管内，当合用同一线槽时，线槽内应有隔板分隔。
11、采用穿管水平敷设时，除报警总线外，不同防火分区的线路不应穿入同一根管内。
12、从接线盒、线槽等处引到探测器底座盒、控制设备盒、扬声器箱的线路，均应加金属保护管保护。
13、火灾探测器的传输线路，宜选择不同颜色的绝缘导线或电缆。正极“十”线应为红色，负极“一”线应为蓝色或黑色。同一工程中相同用途导线的颜色应一致，接线端子应有标号。
以上内容参考中华人民共和国国家标准火灾自动报警系统设计规范GB 50116-2013，仅供技术交流，现场设计和施工请根据现场具体情况并以相关国家标准和规定为准。依据以上内容所做的任何决策、作为或不作为，后果由行为人自行负责。
